村村响无线广播一站式解决方案



XX市扶贫村村响无线广播系统













设计人单位: 宇航科技

             设计人:王经理

             商务联系人:王经理

             电话:13083608988/0371-56267377



2018年10













1、宇航公司简介……………………………………………………………………………………………………1

2、无线调频公共广播技术总论……………………………………………………………………………………2

3、系统简介…………………………………………………………………………………………………………3

4、系统设计背景……………………………………………………………………………………………………4

5、无线智能广播系统的解决方案…………………………………………………………………………………5

6、本系统实施解决方案……………………………………………………………………………………………6

6.1.   前端及信号源部分 …………………………………………………………………………………………6

6.1.1 音源单元………………………………………………………………………………………………………6

6.1.2  主控与信号切换控制单元 …………………………………………………………………………………6

6.2.  信号传输与分配系统部分……………………………………………………………………………………7

6.3.  终端接收设备及收听方式……………………………………………………………………………………7

7、无线广播系统功能特点 …………………………………………………………………………………………7

8、设备设施工作实现功能原理 ……………………………………………………………………………………9

9、系统拓扑图………………………………………………………………………………………………………9

10、设备主要技术参数要求………………………………………………………………………………………10

11、系统连线图………………………………………………………………………………………………………11

12、设备功能简介……………………………………………………………………………………………………12

13、系统安装和服务…………………………………………………………………………………………………13

14.1、售前服务………………………………………………………………………………………………………14

14.2、系统安装………………………………………………………………………………………………………15

14.3、售后服务………………………………………………………………………………………………………16

15、设备报价表………………………………………………………………………………………………………17





1、虞城宇航电子科技有限公司简介

     虞城宇航电子科技有限公司,位于河南省美丽的木兰大道旁,是一家研发生产无线广播调频设备的高科技技术中心。1985年成立,占地面积一万多平方米,其国内年销售额已突破五千万,30年对无线广播的认真专注,秉承现代的科学管理方法,精工制造,不断创新,迅速发展壮大成为我国通讯制造行业的一颗璀璨明珠。
    2003年开始进行无线广播通讯设备的研发和推广应用,主要经营业务有:农村无线广播系列、煤矿(矿山)无线通讯系列、商场超市无线广播设备系列、厂房内无线广播系列、公园草坪壳广播系列、校园无线广播设备系列。2010年8月正式成立,扩招一批高学历、高水准的技术人才,采用了当今最为成熟的软件、硬件技术,更为人性化的外观设计,不断进行产品技术和外观的更新,让质量更可靠、价格更合理、售后更完善!
    我们本着“用户至上,信誉第一,服务第一”的经营理念,精心致力无线广播通讯设备的研发的推广应用,并以优惠的价格,强大的技术支持及完善的售后服务,受到了用户的青睐及信赖,拥有了坚定的客户基础。,把提供富有创意的专业化设计和精品工程与客户沟通后的真正需求绑定在一起。始终坚持“质量第一,服务至上”的宗旨,真诚为广大客户朋友们服务!
  虞城宇航电子科技有限公司研发的一系列RDS无线调频广播系统产品被 广泛应用于学校、公园、旅游村庄、广场、工厂、城乡农村、智能小区、智能建筑、酒店、银行等场所。设备机芯采用美国进口先进的无线发射与接收原器件,抗干 扰能力强、功率大,声音清晰洪亮,扩音部分采用进口数码集成功放系统。质量稳定可靠,使用寿命长。目前公司已为广东、广西、福建、新疆、西藏、陕西、甘 肃、宁夏、青海、内蒙、贵州、云南、四川、山西、山东、河南、河北、吉林、黑龙江、辽宁、江苏、湖南、湖北、安徽、天津、上海、重庆等二十几个省市,上百 所学校、上千座村镇成功实现了智能数字调频广播。工程以价格合理、功能实用、性能稳定、服务及时周到深受广大用户好评。
   虞城宇航电子科技有限公司一流的生产线,优良的测试仪器和积极进取的业界精英是我们成长的基础;丰富的业内经验、创新的精神和严谨的运作体系是我们发展的保证。在高科技企业 飞速发展的今天,我们积极拓展国内外市场、广纳业界精英。欢迎有志于此行业的新老客商来人来电洽谈订货。

    『研发/技术创新』坚持“研发是核心竞争力第一要素”的理念, 虞城宇航电子科技有限公司电子协同国内外优势资源,依托数字音频、工控软件等领域高新技术人才,建立起了开放式的自主技术创新体系和团队,充分融合全球电子信息产业技术,提升自主研发能力,系统掌握了数控网络公共广播领域核心技术,并在自主知识产权基础上,申请多项专利和软件著作权。公司在发挥信息源数字化处理、一体化集成控制、多点交互式可寻址控制、IP网络控制、嵌入式软件、数控/音频信号远程传输、工业设计七大核心技术创新优势的同时,将传统公共广播系统全面升级,成功构建起更具工程针对性和稳定性的数控网络公共广播系统。

   『制造/品质控制』公司拥有4000㎡规范工场,工业布局合理,在业内首家引进多条自动流水生产线及波锋焊、回流焊等先进设备,并独家采用PCB线路板表面贴片技术(SMT),在持续推进5S现场管理基础上,严格按照ISO9001:2000体系进行生产组织和管理。秉持“品质就是生命,缺陷就是耻辱”的品质观,公司从原材料验收、线路板焊接、产品制成、半成品/成品调试到老化实验等各个环节,均严格遵照作业流程和行业各项检测鉴定指标进行品质把控,基于此,虞城宇航电子科技有限公司产品质量得以不断提升,正逐渐达致零缺陷的品质目标

   『市场/营销网络』凭借产品突出的性价比、准确的市场定位和优质高效的客户服务,虞城宇航电子科技有限公司已在中国30多个省市区建立了50余个代理/分销机构和工程服务网络,经贸往来遍及全球多个国家和地区,并一直快速稳定发展,产品市场占有率稳居行业前三位,在国内外各类大型工程上得到广泛应用。旗下虞城宇航电子科技有限公司品牌在全国范围的美誉度大幅提升,其影响力正随着市场的扩张而快速上升,2006年12月30日,宇航电子品牌被慧聪机构评为“中国公共广播十大最具竞争力品牌”。

   『客服/工程支持』公司以多名专职技术支持工程师为人才保障,配置充实的物质资源,执行严密高效的服务流程,快速响应客服工作的各个环节,并推出“金牌快速通道服务”,让合作伙伴时刻感受到虞城宇航电子科技有限公司优质的售前、售中和售后服务。在工程领域,公司针对工程需求向合作伙伴第一时间提供各类专业的系统解决方案,同时聘请多位弱电和音频技术专家担任技术顾问,随时解决各类工程技术难题,并在中大型工程项目中提供现场技术支持。

   『展望』虞城宇航电子科技有限公司将继续在“厚德载物,奋发求强”的企业精神指引下,以成为世界一流电子制造企业为目标,凭借永远走在行业前端的远见卓识锐意进取,以更大的热情及踏实务实的工作作风不断提供极具竞争力的多元化音频产品和工程解决方案,以卓越的品质、合理的价格和高效的服务回馈客户的信赖和支持,为民族音频科技的发展做出更大贡献。

    公司目前有三个事业群:无线调频设备事业群、数控网络广播事业群、专业音响事业群。我们将昂首阔步,继续研发出具有前沿科技的好产品,引领行业,让成为值得客户信赖的一流科技公司而努力。

2、设备及服务项目规范与操作标准

1、设计依据

    本广播系统制定、设计,依照国家有关文件、标准和规定,主要有:

    国标《会议厅系统标准》

    广电部标《无线调频广播系统标准》

    《大楼通讯综合布线标准》(YD/T926-1997)

    《民用建筑电气设计规范》GBJ/T16-1992。

    国际电联 ITU - T有关标准。

    建筑、通信有关行业标准。

《专业会议录播结构标准》

2、设计原则

进行系统设计时,本着"先进性、科学性、稳定性、经济性"相统一的原则进行设计。

先进性:系统采用国内最先进FM-SCA的调频广播技术,全固态发射机采用最新的微电脑PLL锁相技术,确保无频率漂移现象,遥控音箱开关机准确可靠,可针对不同区域实现分区控制。发射机无线指标严格符合国家无线电管理委员会颁布的相关要求标准。

科学性:系统设计科学可靠,系统将保证无线频率的独立性,不会与其他内外的无线电波源发生相互干扰现象,遥控音箱接收频点灵活可调,同时保证音箱不会发生干扰现象。此外,系统保证可维护性强,同时具有充分的可扩展性,目前只是考虑室外厂区的广播功能,以后如果需要室内广播,通过在室内再安装遥控音箱即可非常方便实现室内的广播功能。

稳定性:由于系统采用无线调频广播方式,省去了大量的布线系统,所以也就消除了作为广播系统中最可能发生问题的线路故障所引发的广播系统线路故障现象;同时设备采用FM-SCA副载波编码控制技术,干扰信号无法打开音箱,大大提高了系统的稳定性和可靠性。

经济性:无线广播系统的经济性有目共睹,在建设期可省去大量的传输线材和线路铺设费用,在使用过程中则可省去大量的线路检修工作,节省了大量的维护费用,同一套设备可兼做应急电台使用,提高了设备利用率。

3、系统简介

可寻址调频广播系统是我公司的主打产品之一,所有设备均由公司独立研发、生产。本系统由一台调频主机作为主控发射主机配置若干音频源并兼做数字节目源,通过144路编码控制室外终端机机和扬声设备,可实现手动自动定时、定点、分区分组、点对点播放等功能。广播室可将歌曲、惠民政策便民服务、安全防范等材料等常用曲目存储在硬盘上,实现全自动非线性播出。可预先设置每周一至周日的播放时间表,自动定时、定点播出。上下班及茶余饭后可以利用调谐器收发无线广播给乡民听,让乡民了解实事,跟上时代步伐。

室外使用调频高音喇叭,悦耳的音乐、洪亮的政策宣传,让工作更轻松简单让乡民更加便捷生活,新农村建设步伐稳健前行

4、系统设计背景

无线应急智能广播就是专门针对乡村、校园和厂区开发的可以进行安全情况预告、安全紧急疏散、工作人员统一调度和指挥的应急广播系统,具有功能强大、架设简单、使用方便、针对性强的特点。

无线应急智能广播系统在深入调研的基础上,根据旅游景区、村庄和厂区的自身特点和我国无线广播的发展方向,专门开发的集“紧急安全疏散、村庄统调管理、景点分区广播”于一体的智能广播系统,该系统采用VC编程、单片机控制、SCA副载波等先进科学技术,实现了“音源数字化、播放自动化、管理智能化、扩展自由化”广播新四化标准,搭建了无人值守自动背景音乐广播平台。

现有广播介于传输方式和不易布线的问题,很难有发挥之地,不能满足各行业的需求,存在很多缺陷。采用什么方式可以使广播系统免布线,业内人士提出过不少建议但最终没有形成一个合理有效的可实施方案。我们在全国率先提出“免布线旅游村庄应急智能广播”的架构,并按照这种思路研发了一套具有独特功能和自主产权的数字无线智能调频公共广播系统,在向全国推广时得到用户的一致好评,并得到业内人士的赞许。

“免布线旅游村庄应急智能广播”是我们的独创,我们正以全新的思维和现代化的装备引领着无线广播市场的导向。我们的广播系统充分考虑到厂区的需求在性能和设计思路上都有独到之处:一是不用布线;二是音箱可寻址,每个音箱有一个地址,可以通过计算机软件自动控制;三是数字播出系统一台主机可以同时输出多路音源,可设置年、月、周播放列表每天自动播放,真正做到无人值守;四是可兼容多种音频文件格式,无须转换。

5、旅游村庄智能广播系统的解决方案

注意到无线音频广播系统的这些问题,我们根据厂区的需求和将来的发展趋势,已经提出了一些解决方案。如:采用无线调频传输;利用计算机系统的资源,进行自动播出系统的管理等等。 本公司作为专业从事村庄/校园/工厂智能化产品研发生产企业,结合自身多年在音频产品研发领域积累的经验加上多年以来一直关注于教育事业的发展,充分考虑村庄/校园/工区所需和目前市场现有传统产品的局限性, “村庄/校园/工厂可寻址调频广播系统”在经过一系列的调试过程后,终于走出实验室,短短几年的时间,已经得到市场的充分肯定和好评,为广大用户提供了全新的广播概念,利用公司在无线调频系统多年的技术积累,开发出来无线音频广播系统。其实质性的特点,通过无线发射机把无线调频信号分部到所有角落,将可寻址接收音箱布置在停车场、厂区、道路、广场等等地方,在村委会播音室的管理下,自动进行、定点、定时、分区的播出。可以有效地减少管理人员的工作量,丰富广播的内容。最大化的将广播系统应用于工厂作业之中。

6.  本系统实施解决方案

1系统整体规划本着“音源数字化、播放自动化、管理智能化、扩展自由化、操作人性化”

原则设计。

2、本系统无线传输、无线发射、无线接收,无需架空挖地布线、信号稳定、工程量小,投资少,可点对点/编址、分区分组/全 区,定时定曲定点远程自动自动播放背景音乐/紧急广播通知,是最经济、功能最强大的一套系统方案。

6.1.   前端及信号源部分

系统前端由音源单元、发射机、专业天线组成,所有设备均布置在播音室内。由主音源包括发射主机声卡输出的数字源、DVD模拟节目源、等组成。用户可根据实际情况选择使用。可选择配置数字调谐器一台,用于早晨播放新闻节目,丰富乡民休闲时的生活。

6.2. 信号发射与传输系统

由发射机与天线组成

6.2.1智能编程调频发射机

根据村委会行政村最远的一只高音喇叭距离主机房有5公里远,我们选配30W发射机,30W发射机覆盖范围一般为:无遮挡物的情况下半径5公里远左右,现场环境复杂程度无法预知,所以选配功率较大的发射机较保险,方便以后在空间上的扩展。一般发射机的功率大小的选择与距离远近关系密切,距离越远发射机功率则越大。

6.2.2增强型发射天线

天线选用了增强型发射机天线,根据长期工程经验,该天线与30W的发射机配用功能发挥最极致,铝合金材料,防腐、防雨、防潮,增益度强,高度为3米。

6.3.  终端接收设备及安装选择:

6.3.1道路电线杆

连接电线杆上220V市电(注意:是220V无线接收机自带接收天线接收机和高音喇叭并联/通电即可,声音洪亮、音质通透,声音传输距离400-500米左右

6.3.2农户家房顶

有些村组安装点无电线杆或者安装不方便,也可以选择农户家中的房顶,与农户协商好

7.无线调频广播系统功能/拓展功能特点

1、无线传输:在空中以载波的形式负载FM-SCA无线调频信号向周围发射,实现所有信号的传输和自动化管理控制,无需架空挖地布线。

2、任意分区:独有的任意分区功能,可实现多个区域的独立控制和任意组合。

3、各点可独立寻址:可实现点对点进行控制,控制任意年级或任意班级音箱的电源开关,并可独立开关或全开全关。

4、定时广播:可根据广播内容、听力需要设置年、月、周、日播放列表,系统自动定时无人值守播放。

5、自动播放:定时播放器可根据节目单自动定时播放,实现无人值守,播放前系统自动打开相应区域各点调频音箱的电源,播放完成后延时自动关闭。

7、远距离讲话:通过无线话筒可以实现室外远距离讲话。

8、随意插播:在播放过程中,用户可以随时停止定时播放,随意插播其它节目,插播结束后,系统依然按照节目单继续播放。

9、 音质优美:调频广播音频范围为30HZ-14KHZ,失真度小,一般为0.6%;而定压广播系统音频       范围为200HZ-12KHZ,失真度8%

10安全密钥双重控制

    所有机器均通过频率连接,频率相同时打开广播的前提,另外每套机器都有属于自己的开机码、关机码,即使频率一样,开机码不一样,还是一样打不开室外的广播喇叭。

11、支持各种流行音频格式:mp3mpgdatwavmidavi等,可以录音接媒体源(如USD定时播放器手机远程控制机电脑数字调谐器等)。

12、操作简单:发射主机功能强大,界面人性化设计,操作简单易学。

13、抗扰能力强:调频广播为超短波,不易受到外界电波影响,而且调频广播的压缩技术,可将干扰滤除。

14、多路音源时输出:用户可结合定时播放器,根据实际情况选用不同的音频在不同时间定时播出

15、系统容量无限大:接收设备不受数量的限制,在信号范围之处可装无数只接收和扬声喇叭

17、插播恢复:在播放过程中随意插播,插播结束可以让喇叭继续以前的状态接着工作。

18、设备智能管理控制功能(可选配)手机远程控制广播编码控制分机、立体声调制解调器可以智能化管理所有前端设备电源,自动定时开关机,无需值守。

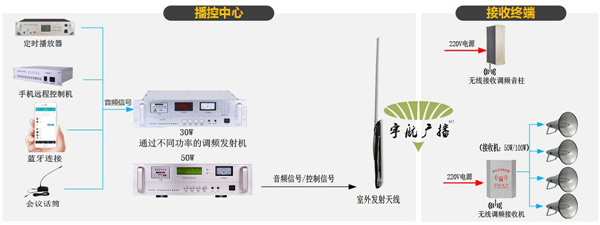

8、设备设施工作实现功能原理:

发射-接收系统原理:

① 采用FM调频信号,由RSD程控调频发射机提供功率信号,通过馈线传递给室外PVC发射天线;发射天线把无线调频信号和开机码一并发射出去,完成信号的发射程序。

②采用共缆射频信号,由数字智能调制解调器提供功率信号,通过混合器把调制信号、智能可寻址广播系统软件的FM-SCA控制信号和保密信号传输给每只音箱完成信号的传输程序。智能可寻址收音箱按照配置分为解码系统、接收系统、控制系统、功放系统、电源待机系统及扬声系统。实现接收、解码、控制、遥控、功放、输出等一体化功能,实现接收和控制程序。












9、产品功能说明及介绍

Ø 带前奏音麦克风

   产品介绍

高保真广播话筒,常用于既时广播、紧急广播等。

无干扰,拾音距离1-60CM;

分前奏音和无前奏音配置,符合人性化配置标准

台式/鹅颈话筒,也应用于建议会议系统。

话筒配置变压设备,插电即用

Ø 程控调频发射机

产品介绍

3U标准工业设计机箱,铝合金拉丝面板,配套不锈钢材质机箱;

显示屏采用3.2寸TFT彩色液晶显示屏,可显示工作正反向功率,温度,程序定时时间与当前时间,日期;

1路主音量输出, 2路音频输入,两路话筒输入;

1路系统定时自动电源控制;

可任意控制任一音箱、音柱等终端的开关;

可在主机操作任意更改接收端的频率和音量等。

一天可定时30组自动开关接收端设置(可选)

采用国外先进的RDS数据可寻址遥控编码技术,能在5秒内完成对300个接收终端的远程控制,接收端控制码发码方式采用连续发码的方式;

可控制144组接收端开关控制。(任意指定144组当中任意一组,或任意几组接收端的开和关);

内置MP3播放器。可即时选择单曲,循环,暂停/停止,上下首歌播放;可实现无人值守定时定曲广播功能。(一天可以定时30组定时开关接收端,任意指定曲目播放。任意指定26组当中任意一组,或任意几组接收端的开和关)

可以在主机操作更改接收端的频率。和音量等。



性能参数



话筒输入

2路

频率响应

80-10000Hz(±3db)

音频输入

2路

失真度

0.03%THD

设置频率

76-108MHz

立体声分离度

-50dB

频率调节步进

    0.05MHz

冷却方式

风冷

发射功率

35W

电源电压

交流220V±20%

频率稳定度

1×10-6

      体积

483*390*185MM

谐波辐射强度

-60db

净重

6.95Kg

信噪比

≥50db







Ø 远程遥控MP3播放主机

产品介绍

采用大屏幕液晶显示,人性化中文菜单操作全过程;

固体FALSH存储(容量大小可随意更换),没有机械磨损,彻底免维护;

通过USB口高速下载音乐,亦可通过录音输入,更换音乐极方便;

MP3、WAV、MIDI、WMA等文件格式存储音乐;

选用先进的数码转换器,基本接近CD音质;

多种播放方式选择,如直选播放、编辑播放、随机播放等完全满足各种用户所需;

内置收音机功能,用户可人工调节或定时收听电台广播;

可控制四路分区器,可随心所欲地实现定时、定区、定曲播放乐曲;

多达四路的音频输出,可方便地连接多台功放;

智能功放电源管理,延时开关机功能,有效地保护功放。

四套程序任意切换,相互之间可随意复制。

可以通过电脑编写定时数据下载到机内。

带远程遥控功能,遥控距离达100-300米。

户外音柱

产品介绍

箱体整体表面采用喷漆斑点工艺。

频率:76-108MHZ

采用5.5寸50W全频喇叭

采用数字功放

进口单芯片,RDS数字控制编码;稳定可靠,不跑频,不会出现因关不掉出现(半夜鸡叫)现象。

尺寸:210 *98 *260

功率50W



Ø 铝合金增强型发射天线(可选) 产品介绍

铝合金材质垂直极化的全向天线,由于这种天线的方向特性好,具有增益高,工作频带宽、架设安装方便、防晒、防腐蚀、使用寿命长等特点。一般用于100瓦以下的VHF电视或调频广播信号发射使用,简单坚固,广泛应用与“村村通”广播电视工程、校园广播、大学校园外语电台、农村广播、旅游村庄广播等场所。



性能参数

频率范围

60-108 MHZ

带宽

136

增益

2.25B

电压驻波比

≤1.5

输入阻抗

50Ω

极化方式

垂直

最大承载功率

100W

工作温度

-45~+75℃

天线长度

1.6m

支撑杆直径

Φ15-Φ30mm

重量

3kg







馈线50Ω-7

产品介绍

铜包铝内导体;阻抗50欧姆;低损耗物理发泡;双屏蔽;自粘铝箔+纯铜镀锡屏蔽网;168网;环保护套;护套抽真空设计;

DVD/MP3 播放器AEO-618

产品特点:

■ 采用进口数码机芯,具有超强电子抗震功能;

■ 设有高亮度动态VFD荧光显示,清晰醒眼;

■ 支持CD,VCD,DVD,MP3音频格式,可外接USB盘播放MP3音乐;

■ 2路音频信号左右声道(L/R)输出,输出频响范围为20~20KHz。

技术参数 :

设备型号



电源

AC 220~240V/50~60Hz

音频输出

0DBV

电源功耗

15-25W

输出频率范围

15~20KHz

保护

AC FUSE (0.5A)×2

信号信噪比

﹥80DB

设备尺寸

485×390×90MM

控制方式

手动

设备重量

5.35Kg

接口方式

USB1.1

















数字调谐器  产品特点:
■ 采用石英锁相环路频率合成器式调节回路,接收频率精确稳定;
■ 设有高亮度动态VFD荧光显示,清晰醒眼;
■ 高亮度动态VFD荧光显示,清晰醒目;
■ 支持调频、调幅(AM/FM)立体声二波段接收选择,电台频率记忆存储可达99个;
■ 具有电台频率自动搜索存储功能,且有断电记忆功能;
■ 设有轻触式按键操作,可直接输入频率电台播放;
■ 两组接收天线输入:AM接收天线输入;FM接收天线75Ω输入;
■ 2路音频信号左右声道(L /R)输出,输出频响范围为20~20KHz。



技术参数 :



设备型号



电源

AC 220~240V/50~60Hz

音频输出

0DBV

电源功耗

15-25W

输出频率范围

15~20KHz

保护

AC FUSE (0.5A)×2

信号信噪比

﹥80DB

设备尺寸

485×390×90MM

频率范围

AM522KHz~1620KHz

FM87.5KHz~108 KHz

设备重量

5.35Kg

控制方式

手动



















定时器

产品特点:

可实现定时、定点、定节目等功能,是小型全自动无人值守广播系统的首选中央控制设备,系统可定时开启、关闭、自动运行所编程序、自动播放广播内容(背景音乐、铃声等)。

系统定时控制: 大屏幕全中文菜单,轻触式按键;同步广播、分区寻呼、即时广播;设有8路可编辑定时控制电源,每路最大容量达3KVA,总容量可达4.5KVA

系统节目编程控制:每周循环,每天可编16个程序,每个程序可容纳40个时间段;可外控CD/MP3播放器、数字调谐器定时定节目编程播放;可外控分区矩阵器的每一路分区定时开启、关闭;带记忆功能,断电程序不丢失,来电自动恢复运行

技术参数:

设备型号



通讯方式

485总线

显示方式

液晶显示,全中文,

控制方式

手动/自动

可控电源

8路

电源

AC 220~240V/50~60Hz

紧急触发信号

直流24V或短路信号

电源功耗

15-25W

单路最大容量

3KW

设备尺寸

485×390×90MM

总容量

4.5KW

设备重量

5.1Kg













电源时序器  产品特点:

关机后,可完全关断输出。

设有安全锁,供手动紧急控制。

保护功放和喇叭免受电源冲击。

每路插座最大容量达3KVA,总容量达6KVA。

按顺序开启/关闭10路设备电源,保护电网不受冲击。

此机电源输入电缆线直接与工业用电器自动空气开关连接。

带紧急触发接口(当本机检测到短路激活信号时,自动顺序开打各路电源,短路信号消除后,自动关闭电源)



技术参数:

设备型号



电源

AC 220~240V/50~60Hz

受控电源数量

10路

电源功耗

50W

单路容量

3KVA

保护

AC FUSE (0.5A)×2

整机容量

6KVA

设备尺寸

485×390×90MM

动作时间间隔

0.4S~0.5S

设备重量

7.5Kg

控制方式

手动





















12、系统安装和服务



1、售前服务:

我们开通垂询电话,可进行产品的各种咨询,并为有意向安装电单位提供技术指导,让您了解所需要产品的各项功能和发展趋势。以使您能够准确地作出决策。

可根绝用户对功能、价格及产品质量等诸多因素的不同要求,我们将制定出各种标准规格的预算方案供用户选择。我方工程技术专家可随时前往贵厂进行现场实地规划、设计。

操作的培训到日常维护保养、升级等全套服务内容。

所实行的24小时服务制,随时为您排忧解难。用户可直接与我公司联系,安排上门服务。

每年实行定期巡检,让您买的放心、用的安心,无后顾之忧。

所有产品实行终身维护服务制,质量实行三包服务,保修一年,在超过免费保修期后,只收取材料成本费用。

我们以“锐于行,精于芯”为企业宗旨及发展目标,让一流的产品,完善的质保体系,希望为您的设备发展尽心尽力,并可让贵企业的管理达标迈向新的里程碑!



2、系统安装

1)安装调试:

我公司将委派专业技术人员到现场进行安装调试。在安装调试过程中,我公司技术人员将严格按照技术方案的要求和产品出厂技术说明进行科学的安装和调试。如有特殊情况须对部分安装方案进行更改,需方与使用方协商设计。我公司将确保安装调试完成时间与双方商定时间相符。如因自然或需方认为原因需要进行延时,双方协商解决。

2)调试合格标准

对原硬件设备,将以原厂使用说明所规定为标准,对于需要我方技术设计的系统连接部分,我方将以双方所确认的技术方案为标准。

3)培训计划

本系统调试开通后,乙方免费为甲方操作、管理人员进行培训,培训地点可以在乙方公司内,也可在甲方工地进行现场指导。

4)培训内容:

调频共缆广播系统工作原理;

系统硬件、软件组成及功能特点;

一些常规维护及故障处理。



3、售后服务

您已成为了我们产品售后服务中心的企业,我们将严格遵循国际ISO-9001的质保体系标准为您提供。

1)技术培训:

我公司将根据合同清单提供详细产品说明书、系统维护说明书,将对使用者进行以下培训:

a系统使用;

b、系统维护;

c、系统保养。

2)保护保修:

a、保修宗旨:及时反应,保证设备的稳定运行;

b、保修期限:一年;

c、保修范围:供方所提供的设备。

3)终生维护:

使用者在使用过程中如发现不能自行解决的问题,可直接用电话、传真等方式与我公司取得联系,我公司将在24小时内作出反映,与使用者协商解决。

在正常的使用和存取情况下,我公司对设备质量负责。如因产品质量问题发生故障,我公司免费进行维修和配件更换。在保修期内,如果发现设备与方案或合同所列的技术指标不符,或设备不能正常运行,使用方应向我公司出具详细的书面报告,说明问题的细节情况。



以下情况不在保修范围内:

a、设备在正常磨损和耗费部件;

b、由于使用方对设备不被授权的修改,不正确的使用造成的设备问题;

c、由于自然、战争或其他不可抗因素,所在地引起的故障或损伤。
































无线广播(高音喇叭)项目覆盖方案配置表

序号

设备名称

产品详情

功率

数量

单位

1

发射主机

频率范围:u165-200MHZ

额定频偏:±75KHZ

频率响应:50-16000HZ

残波辐射:≤65dB

载频偏差:±500hz

输出功率:5-100W

调制容量:〉±100khz

寄生噪声:〈-50dB

信噪比:≥50db

杂波仰制:〈-65dB

负载阻抗:50欧同轴

频率误差: ≤1KHZ

电源电压:交流220V ±10%.50HZ

工作环境温度:—25° ~+ 45°

★为保证系统的兼容性,发射控制主机,接收机需为同一品牌。

自动型发射机;群开所有接收机;

进口微电脑芯片控制,频率稳定无漂移,

三菱原装高频大功率发射管功率强劲。

播发语音清晰音质优美动听。

原装调频接收音头加中频放大集成线路。

全天候工作设计产品经老化检验可适应各种环境。

通读距离远1-10公里(视环境而定)

通讯快捷操作简单安装方便无线覆盖半径:5公里,

支持直插U盘、LED频率指示、功率指示。

低频调频76-88MHZ频段,高频调频频段;u165-200MHZ

交流220V输入,内置监听功能,外接AV输入功能

两路话筒输入

覆盖面积广,可大面积控制:乡、村、组即可共用也可单独使用

发射距离可定制(1-30)公里尺寸:长48CM 宽37CM 高13.5CM





30W





1



2

天线

频率范围:u165-200MHZ

指向:全向

极化方式;重直极化   输入阻抗:50欧

功率容量:≥100w   输入接口:L16

工作环境温度:—40°~+ 60°

为了防止风吹日晒对天线造成的腐蚀 ,出厂时被安装在一根约3米的PVC水管里.外有一根约17米的同轴线可直接插入主机。

30W

1

3

馈线

馈线——用途:连接发射机和天线之间用的纯铜芯同轴线,近距离发射用馈线即可,若远距离发射,为保证发射效果,则可以改用馈管(按米订做另收费)。

30W

16.5



4



无线接收机

频率范围:u165-200MHZ

信噪比:≥50db

接收灵敏度: 小于10微伏

输入阻抗:4-16欧

输入功率:25-100w

工作环境温度:—30°~+ 60°

频率稳定度:50×10ˉ6

选择性:45dB

频率误差: ±10ppm

音频总谐泼失真:≤5%

★为保证系统的兼容性,发射控制主机,接收机需为同一品牌。

无线接收终端,功率50W -100w全天候设计,防水,防腐,

寿命长,灵敏度高具有防雷设计保护

遥控自动调码,FM传输采用双频双待,同时满足2路广播信息。以备后期扩展,

且具备优先机广播功能,

具有8位以上不可更改物理地址码以识别终端身份

  尺寸:长25CM宽19CM高15CM





50W





6







5



高音喇叭

真美高音喇叭(号角)、优质铝合金外壳,永不生锈,额定功率:25W/50W,额定输入阻抗:16±10%,额定特性灵敏度:≥105,喇叭直径:42cm,喇叭开口直径:52cm,中筒加粗,稀土强磁,超厚磁铁夹板,加厚支架,加厚防水圈,做到绝对密封

25W

12

6

会议话筒

会议式话筒,高级金属网罩,网头采用热处理技术,坚固耐腐蚀,内置高效过滤滑稽戏棉,有效滤出风声、齿声等杂声。附件:LJ-6夹头、JT-10底座、输出线一根,频率响应:50-10000HZ,灵敏度:-46±3%,指向性:心形,外形尺寸:30-180mm

有线

1

7

手机远程

控制机

手机远程应急广播设备,有助于讲话者不在现场通过手机或者电话实现实时讲话,在性能上,工业级高速CPU最高工作时钟35M,采用工业级四频GSM模板和小体积大功率火牛。

1、与无线调频发射机、扩音机、功放机连接,可实现无线预警、手机实时远程喊话、短信转化语音功能;

2、铝合金面板持久战新,纯硬件操作,自带接收天线、高分辨率音频线、操作说明书,对内置可控的手机号进行精确设置一键设置手机号,轻松控制,内置只能芯片,采用微电脑锁码技术,性能更稳定,操作使用更安全。

3、高等密钥设置,最多可设置20个白名单手机号

4、全天候应急预警准备。24小时全天处于待机状态,若遇紧急情况,一键拨打,三秒钟远程启动无线广播系统,做到真正的应急预警第一时间处理。

5、手机远程应急广播设备,升级后的机器不仅能实现远程一对多广播,更能实现远程点对点广播,实现手机按键终端编号,即可打开某一个或某几个终端喇叭,任意远程控制无线终端喇叭

6、参数:

型号:YM-6600T

尺寸:300mm*195mm*660mm

支持卡型:移动、联通

CPU:工业级专用

输入电压:220V

信噪比:≤50db

待机时耗:≤0.3W

额定阻抗:10Ω

输出方式:音频双输出

接收信号类型:GSM手机信号

全套配置:主机+音频线+天线+操作说明书



1

8

辅助材料









9

辅助材料









9

辅助材料









10

辅助材料









11

辅助材料











Copyright © 2016-2020 虞城宇航电子科技有限公司 豫ICP备16037886号-1 业务咨询:130-8360-8988 技术支持:创想者网络科技
